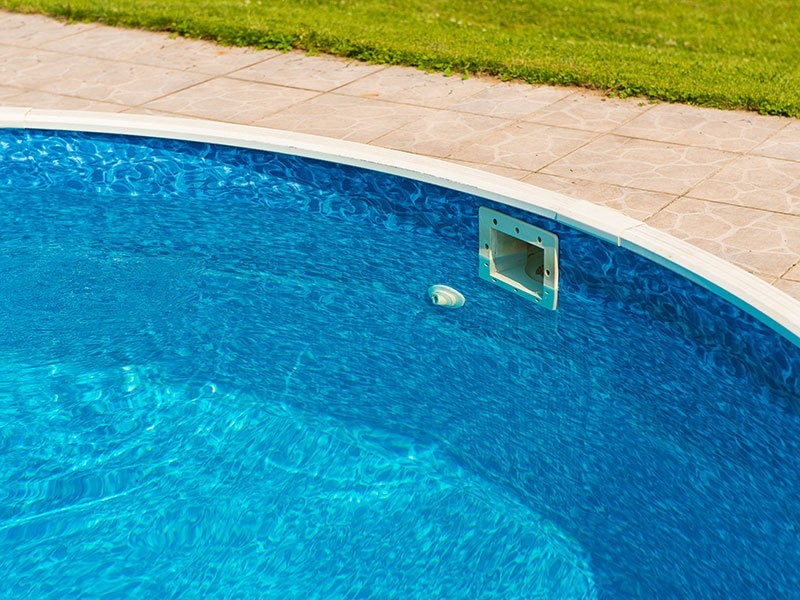

Skimmer Azuro

Nejlepším možným způsobem propojení filtrační jednotky s nadzemními bazény je použití tohoto skimmeru, jehož součástí je také skim-vac, který Vám umožní připojení dalšího příslušenství (např. vakuové vysávací hlavy).


Pokud je v balení skimmeru dodáno jednodílné těsnění sběrače, je montáž sběrače odlišná od přiloženého návodu. V tomto případě postupujte takto:

Pokyny pro montáž sběrače na stěnu nadzemního bazénu

a) Napusťte bazén vodou tak, aby hladina vody dosahovala cca 5 cm pod úroveň připojovacího otvoru sběrače.

b) Ostrým nožem z vnější strany stěny bazénu vyřízněte fólii z obdélníkového otvoru pro připojení sběrače. Otvor ve fólii vyřízněte o cca 5 mm menší, než je otvor ve stěně.

c) Do takto připraveného otvoru vložte těsnění tak, aby překrylo plech stěny i folii. Ostrým hřebíkem z vnější strany bazénu propíchněte fólii ve všech otvorech pro připojení tělesa sběrače.

d) Vezměte hadicový trn a našroubujte ho do tělesa sběrače. Jako těsnění použijte teflonovou pásku (nepoužívejte žádná lepidla nebo těsnící tmely).

e) Do tělesa sběrače vložte klapku. Než začnete s instalací sběrače na stěnu bazénu zkontrolujte správné nasazení klapky ve vstupní přírubě tělesa sběrače. Klapka se musí volně pohybovat.

f) Z vnější strany bazénu přiložte těleso sběrače. Z vnitřní strany bazénu přiložte přírubu.

g) Do otvorů v přírubě vložte všech 10 šroubů a křížovým šroubovákem je postupně dotáhněte.
